KUGELHÄHNE

2-Wege-Kugelhähne


BCK Compact Kugelhahn

  • Edelstahl: BCK-4404, Stabmaterial lunkerfrei
  • Edelstahlguss: BCK-4408 (bis DN150)
  • Stahl: BCK-St
  • Totraumfrei: BCKT-4404, BCKT-St
  • DN15 - DN300, PN10-40

Stabmaterial:
» BCK-4404 / BCK-St / BCKT PDF
Edelstahlfeinguss 1.4408 aus Gießerei mit W0-Zulassung:
» BCK-4408 PDF

Optional mit integraler Beheizung: BCKB-4404 (bis DN100):
» BCKB-4404 PDF


Monoflansch-Gehäuse, extrem kurze Baulänge, voller, runder Durchgang, ausblassichere Spindel, angefederte Spindelabdichtung, Kugel ragt auch im geschlossenen Zustand nicht über Dichtflächen hinaus, Anti-Static-Device, "fire-safe"- Konstruktion, Kugelsitze mit Druckentlastung nach DIN 3230-6 4.1.3, DIN/ANSI-Flanschanschlüsse, TA-Luft-Zertifikat nach VDI 2440 und DIN EN ISO 15848-1. Zulassung für Schiene und Straße nach TÜAGG 433-10, CE-Konformität nach DGRL. Spezialwerkstoffe und höhere Druckstufen auf Anfrage.






DUO Chemie-Kugelhahn

  • Edelstahl: DUO-4404, Stabmaterial lunkerfrei
  • Edelstahlguss: DUO-4408
  • Stahl: DUO-St
  • Kurze Baulänge: FTF 27
  • Lange Baulänge: FTF 28
  • DN15 - DN200, PN10-40

Stabmaterial:
» DUO-4404 PDF
Edelstahlfeinguss 1.4408 aus Gießerei mit W0-Zulassung:
» DUO-4408 PDF


Zweiteiliges Gehäuse, voller, runder Durchgang, ausblassichere Spindel, angefederte Spindelabdichtung, Anti-Static-Device,"fire-safe"- Konstruktion, Kugelsitze mit Druckentlastung nach DIN 3230-6 4.1.3, DIN/ANSI-Flansch-anschlüsse, TA-Luft-Zertifikat  nach VDI 2440 und  DIN EN ISO 15848-1. Zulassung für Schiene und Straße  nach TÜAGG 433-10, CE-Konformität nach DGRL, Spezialwerkstoffe und höhere Druckstufen auf Anfrage.






 SBV-PFA Kugelhahn, mit PFA-Auskleidung

  • Edelstahlguss: SBV-PFA-4408
  • Stahlguss (Epoxy- beschichtet): SBV-PFA
  • Optional: PFA-AS-Auskleidung (antistatisch)
  • Spindel und Kugel aus einem Teil
  • C-Kugel oder V-Port-Kugel
  • DN15 - DN150, PN16

» SBV_PFA PDF


Zweiteiliges Gehäuse, voller, runder Durchgang, Spindel und Kugel aus einem Teil, ausblassicher, C-Kugel verhindert die Ablagerung des Mediums im Kugelhohlraum, V-Port-Kugel für Regelanwendungen. Angefederte Spindelabdichtung, Hohe Beständigkeit gegenüber häufigem Temperaturwechsel, PFA-Auskleidung mit 20kV auf Porendichtheit geprüft, optional mit antistatischer Auskleidung, DIN/ANSI-Flanschanschlüsse, TA-Luft-Zertifikat nach VDI 2440, CE-Konformität nach DGRL.

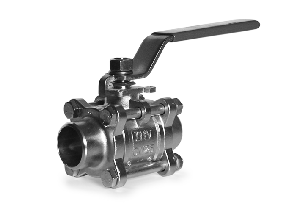

TERZ Kugelhahn

  • Anschweißenden: TRA-4408
  • Muffenanschluss: TRM-4408
  • Dreiteilig
  • 1/4" - 4", PN40

» TERZ-4408 PDF


Dreiteiliges Gehäuse, voller, runder Durchgang, molchbar, ausblassichere Spindel, nachstellbare Spindelabdichtung, optional mit totraumfüllenden Halbschalen, ISO-Flansch nach DIN-ISO 5211 zum Aufbau eines Antriebes, Austausch der Kugelsitze auch im eingebauten Zustand möglich, hohe Ober­flächen­güte durch das Wachs­aus­schmelz­ver­fahren, TA-Luft-Zertifikat nach VDI 2440, CE-Konformität nach DGRL.

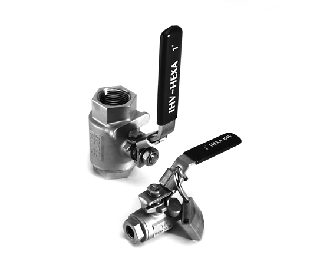

HEXA Muffenkugelhahn 1.4401

  • Edelstahl: HEXA-4401
  • Baulänge nach DIN 3202 Teil 4 M3
  • Innengewinde „G“ nach ISO 228-1
  • Einteilig
  • 1/4" - 1", PN64

» HEXA-4401 PDF


Einteiliges, sechseckiges Gehäuse, Stabmaterial lunkerfrei, reduzierter Durchgang, ausblassichere Spindel, nachstellbare Spindelabdichtung, Dichtungen und Kugelsitze PTFE-glasfaserverstärkt, reparaturfreundlich durch leicht austauschbare Innenteile.






HEXA Muffenkugelhahn 1.4408

  • Edelstahlguss: HEXA-4408
  • Baulänge nach DIN 3202 Teil 4 M3
  • Innengewinde „G“ nach ISO 228-1
  • Zweiteilig1/4"- 2", PN64

» HEXA-4408 PDF


Zweiteiliges, sechseckiges Gehäuse, voller, runder Durchgang, ausblassichere Spindel, nachstellbare Spindelabdichtung, Dichtungen und Kugelsitze PTFE-glasfaserverstärkt, Handhebel mit Verschließ-Vorrichtung, TA-Luft-Zertifikat nach VDI 2440, CE-Konformität nach DGRL.






GIRO Messing-Kugelhahn

  • Messing: GI-M3-MS
  • Baulänge nach DIN 3202 Teil 4 M3
  • Innengewinde „G“ nach ISO 228-1
  • Zweiteilig
  • DIN DVGW Zulassung fürGas: MOP 5 (5 bar)
  • Wasser: PN40

» GI-M3-MS PDF


Zweiteiliges Gehäuse, Messing 58 vernickelt,  schwere Reihe mit vollem Durchgang,  Kugel Messing glanzverchromt, ausblassichere Spindel, Kugelsitze  PTFE, wartungsfreie Spindelabdichtung, CE-Konformität nach DGRL.
